この商品について問い合わせる

アイテム説明

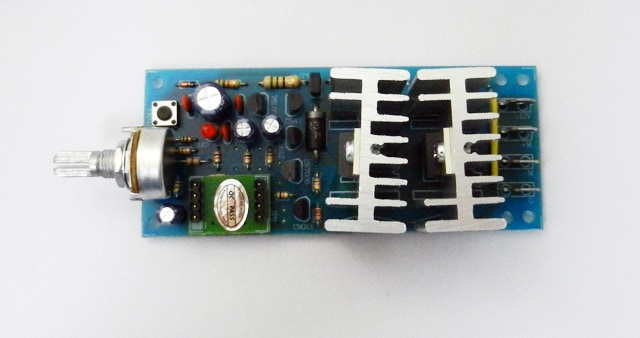

最大30A！パルス周期も制御可能！インターナショナル・レクティファイアー社のパワーMOSFETを2個並列に使用したDCモーター（ブラシ型）の速度を停止状態からフルスピードまで制御するコントローラボードです。また、PWM信号の繰返し周期も調整できるので使用するモーターに最適なパルス周期を選択できます。完成品なのですぐに使えます。

【 仕様 】
◆電源電圧：モーターとボードは共通電源
　12V系又は24V系を使用可能（ジャンパーピンで切替え）
　12V系：約8～15Vのモーター、24V系：約15～30Vのモーターに対応
◆動作電流：最大30A（10A以上は12V空冷ファンが必要）
◆駆動用トランジスタ：パワーMOSFET IRF3205（または相当品）
◆制御方式：PWM（パルス幅変調）
◆パルス周期：押しボタンスイッチにより設定可能
　1.約100Hz、2.約200Hz、3.約400Hz、4.約800Hz、5.約1.6kHz、6.約3.2kHz、7.約6.4kHz、8.約12.8kHz
◆制御範囲：0～100%（0%の時LEDが点灯）
◆出力端子：5mm幅の平型端子オス
◆12V空冷ファン接続端子：2ピンのピンヘッダ
◆基板サイズ：約97.3×39.8×30mm(高さ)

詳細資料 pdf

• システム商品コード

  ：000000000125

• 独自商品コード

  ：MK-511

• 製造元

  ：マイコンキット

• 送料について

  ：10,000円以上は送料無料
